單雙
單面PCB板工藝流程：開料磨邊→鉆孔→外層圖形→(全板鍍金)→蝕刻→檢驗→絲印阻焊→(熱風整平)→絲印字符→外形加工→測試→檢驗。 雙面PCB板工藝流程：開料磨邊→鉆孔→沉銅加厚→外層圖形→鍍錫、蝕刻退錫→二次鉆孔→檢驗→絲印阻焊→鍍金插頭→熱風整平→絲印字符→外形加工→測試→檢驗。
-
-

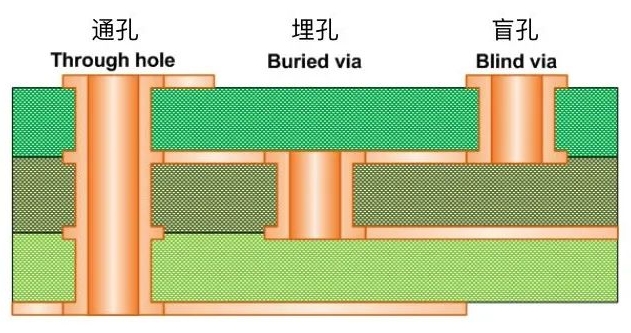

多層
準備材料：包括基板、導電材料、絕緣材料等。 設計電路圖：根據需求設計多層PCB的電路圖。 制作內層線路：將電路圖轉移到內層板上，然后進行線路蝕刻。 制作外層線路：在內層板上覆蓋一層絕緣層，然后在外層上設計并蝕刻線路。 層壓：將多層板疊在一起，然后進行層壓處理，使各層線路緊密結合。 鉆孔：在多層板上鉆孔，以便將各個層連接起來。 焊接元件：將電子元件焊接到PCB上。 檢查質量：檢查多層PCB的質量，確保滿足要求。 包裝：將多層PCB包裝好，以便運輸或使用。
-
FPC
制作基材：基材主要有銅箔、膠和PI(聚酰亞胺)組成，有單面基材和雙面基材兩種類別。只有一面銅箔的材料為單面基材，有兩面銅箔的材料為雙面基材。 曝光：通過干膜的作用使線路圖形轉移到板子上面，通常采用感光法進行。曝光完成后，F(xiàn)PC軟板的線路就基本成型了。 PI蝕刻：在一定的溫度條件下，蝕刻藥液經過噴頭均勻噴灑到銅箔的表面，與銅發生氧化還原反應，再經過脫膜處理后形成線路。 開孔：開孔的目的是為了形成原件導體線路和形成層間的互連線路，開孔工藝常用于雙層FPC上下兩層的導通連接。 測試：制作完成后需要經過測試來篩選掉不合格的FPC軟板，保證FPC在應用中保持良好的性能。
-
軟硬結合板工藝
板材準備: 選擇合適的軟、硬材料，進行切割和修整。熱壓:將軟、硬材料按照一定的順序疊加在一起，放入熱壓機中進行加熱和壓合。壓力控制:根據軟、硬材料的特性和要求，控制熱壓機的壓力大小，避免過高或過低導致板材質量不穩定。
